Ein Balkonkraftwerk mit 600 oder 800 Watt Einspeiseleistung ist technisch überschaubar. Trotzdem machen viele Nutzer beim Verkabeln Fehler, die im besten Fall die Leistung verringern und im schlechtesten Fall zu Lichtbogen, Schmelzschäden oder Anlagenverlust führen. Wer die drei Kernkomponenten des Systems kennt, das Solarmodul, den Wechselrichter und die Steckverbinder, und deren Zusammenspiel versteht, kann die Verkabelung sicher und fachgerecht durchführen.
Was du vor dem ersten Handgriff wissen musst
Balkonkraftwerke fallen in Deutschland unter die Regelungen der Niederspannungsanschlussverordnung sowie der einschlägigen DIN-Normen für Photovoltaikanlagen. Die Anlage muss beim Netzbetreiber gemeldet werden, seit Mai 2024 gilt die vereinfachte Meldepflicht über das Marktstammdatenregister der Bundesnetzagentur. Das klingt bürokratisch, ist aber in zehn Minuten erledigt. Wichtiger für die Praxis: Auf der DC-Seite, also zwischen Modul und Wechselrichter, liegen je nach Modul 30 bis 50 Volt Gleichspannung an. Das ist kein Hausstrom, aber bei Feuchtigkeit oder beschädigter Isolierung trotzdem gefährlich.
Die meisten Komplettsysteme kommen mit vorkonfektionierten Kabeln. Wer aber zwei Module in Reihe schaltet, ein zweites Modul ergänzt oder die Leitungen kürzt, muss die Steckverbinder selbst konfektionieren. Genau hier entstehen die meisten Fehler.
Kabelquerschnitt und Leitungsführung
Für die DC-Verbindung zwischen Modul und Wechselrichter ist ein Querschnitt von 4 mm² das Standardmaß und für die meisten Steckverbinder des Typs MC4 auch das einzige, das sicher klemmt. Dünnere Leitungen erhöhen den Widerstand, was bei 10 Ampere Kurzschlussstrom zu messbarer Erwärmung führt. Für die Leitungslänge gilt: Jeder Meter kostet Leistung. Bei 4 mm² und 5 Metern Leitungslänge beträgt der Spannungsabfall bei 8 Ampere rund 0,2 Volt, also vernachlässigbar. Bei 15 Metern und dünnerem Kabel sieht das schon anders aus.
Verlegt werden die DC-Leitungen idealerweise in UV-beständigem Kabelkanal oder direkt als H1Z2Z2-K-Leitung, die für den Außeneinsatz und den direkten Kontakt mit Modulen zugelassen ist. Normale NYM-J-Leitungen vom Baumarkt sind dafür nicht geeignet, sie vertragen die UV-Belastung nicht dauerhaft.
MC4-Steckverbinder richtig konfektionieren
MC4-Stecker sind das Standardinterface der gesamten Solarbranche. Sie sind verpolungssicher, witterungsbeständig und für Ströme bis 30 Ampere zugelassen. Der Haken: Schlecht gecrimpt halten sie zwar mechanisch, aber der Übergangswiderstand steigt. Das erzeugt Wärme, im schlimmsten Fall einen Lichtbogen. Wer die Kontakte selbst crimpen will, braucht zwingend eine Crimpzange, die auf MC4 ausgelegt ist, keine Universalzange. Die Abisolierlänge beträgt bei den meisten Kontakten genau 7 mm. Zu wenig Kupfer im Kontakt, schlechter Kabelkontakt. Zu viel, und die Isolierung klemmt nicht richtig. Eine detaillierte Schritt-für-Schritt-Anleitung zum MC4 Stecker crimpen hilft dabei, den Prozess von der Aderendhülse bis zum Einrasten des Außengehäuses korrekt nachzuvollziehen. Nach dem Crimpen sollte man jeden Kontakt mit einem leichten Zug prüfen: Gibt er nach, muss neu gecrimpt werden.
Wichtig beim Zusammenstecken der fertigen Stecker: Nie unter Last verbinden oder trennen. Das Modul erzeugt tagsüber immer Spannung. Wer die Stecker bei Sonnenlicht zusammensteckt, riskiert einen Lichtbogen im Kontaktbereich. Modul abdecken oder bei Dunkelheit arbeiten.

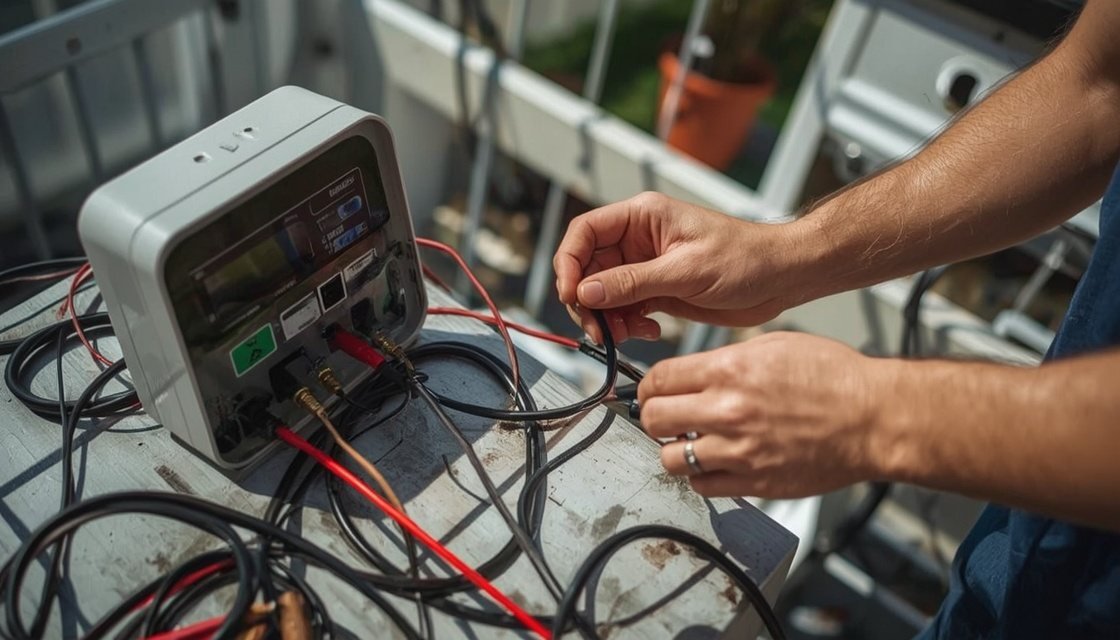

Den Wechselrichter anschließen
Moderne Mikrowechselrichter für Balkonkraftwerke, typische Geräte leisten zwischen 300 und 800 Watt, haben auf der DC-Seite meist zwei MC4-Eingänge, einen für Pluspol, einen für Minuspol. Manche Modelle unterstützen zwei separate Module. Die Polarität muss stimmen: Plus zu Plus, Minus zu Minus. MC4-Stecker sind zwar mechanisch verpolungssicher gebaut, aber nur dann, wenn die Kontakte von Anfang an korrekt eingebaut wurden. Wer selbst konfektioniert hat, sollte die Polarität vor dem Anstecken noch einmal mit einem Multimeter prüfen.
Auf der AC-Seite liefert der Wechselrichter 230 Volt Wechselstrom über einen Schuko-Stecker. Dieser wird in eine handelsübliche Außensteckdose gesteckt, die einen eigenen Stromkreis mit 16-Ampere-Sicherung hat. Idealerweise hängt an diesem Stromkreis nichts anderes. Die Einspeiseleistung ist gedeckelt: In Deutschland gilt seit 2024 eine Grenze von 800 Watt.
Typische Fehler und wie man sie vermeidet
- Falsche Kabeltype: NYM-J statt H1Z2Z2-K auf der DC-Seite. Hält kurzfristig, wird aber durch UV spröde.
- Zu wenig Abisolierlänge: Nur 4 statt 7 mm führen zu schlechtem Crimpergebnis.
- Stecker unter Last verbinden: Immer erst abdecken, dann stecken.
- Keine Zugentlastung: Kabel lose verlegt, Wind reißt Stecker auseinander. Kabelklemmen oder Kabelbinder an festen Punkten verwenden.
- Modul nicht geerdet: Der Rahmen metallischer Module sollte über einen Schutzleiter mit dem Potenzialausgleich verbunden sein.
Prüfung und Inbetriebnahme
Bevor der Wechselrichter das erste Mal ans Netz geht, lohnt eine kurze Sichtprüfung: Alle Steckverbinder sitzen? Kabel liegen nicht auf Kanten? Keine blanken Stellen an der Isolierung? Dann das Modul kurz abdecken, Wechselrichter-Schukostecker einstecken, Abdeckung abnehmen. Die meisten Geräte brauchen 30 bis 60 Sekunden, um sich zu synchronisieren, bevor sie einspeisen. Wer eine Steckdose mit Energiemessgerät nutzt, sieht dann direkt, ob die erwartete Leistung ankommt. Ein 400-Watt-Modul bei strahlender Sonne und optimalem Winkel liefert real 320 bis 370 Watt, nicht 400. Das ist normal, weil Temperatur und Ausrichtung immer Verluste bringen.
Die technischen Grundlagen zur Photovoltaik, inklusive Erklärung des photovoltaischen Effekts und der Systemkomponenten, beschreibt der entsprechende Wikipedia-Artikel zur Photovoltaik kompakt und ohne Herstellerinteressen. Wer wissen will, welche normativen Anforderungen für Niederspannungsanlagen in Deutschland gelten, findet die rechtliche Grundlage in der Niederspannungsanschlussverordnung auf gesetze-im-internet.de.
Ein Balkonkraftwerk selbst zu verkabeln ist machbar, wenn man sorgfältig arbeitet und die richtigen Materialien verwendet. Die häufigsten Probleme entstehen nicht durch komplizierte Technik, sondern durch Abkürzungen bei Kabeltyp, Crimpqualität oder Zugentlastung. Wer diese drei Punkte ernst nimmt, hat ein System, das viele Jahre zuverlässig läuft.
